공시청 설비란?
아파트, 빌딩, 빌라등의 공동주택에서 Master안테나로 입주민 전 세대가 동시에 시청할 수 있도록 하는 시스템입니다. 일반 개별 설치와는 달리 고효율, 고이득 장비를 사용하여 입주민들의 깨끗한 TV시청을 하도록 관리소에 헤드엔드장비를 설치해 송출하는 방식입니다.
공시청의 장점으로는 Master안테나의 사용으로 개별 설치시 들어가는 비용을 줄일 수 있으며(경제성),
체계적으로 관리할 수 있습니다.
주요 장비

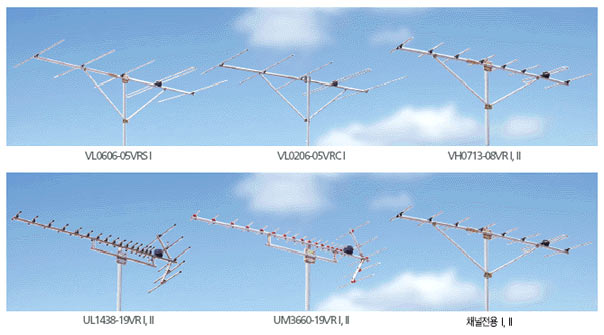

1) 지상파 Master 안테나(VHF-H/L,UHF, HDTV 공청용 Antenna )
▶ Features
[VL0606-05VRS VL0206-05VRC VH0713-08VR I, II, UL1438-19VR I, II, UM3660-19VR I, II, 채널전용]
● VR Series는 공청용 Master 안테나로서 가장 정평이 있는 표준 기종이며 지향성이 날카롭고 고이득을 실현합니다.
● SVR Series는 후방에서 오는 방해 전파를 크게 차단하는 Screen 반사기를 채용하고 있습니다.
●Ⅰ은 Stainless 재질, Ⅱ는 Aluminium 재질

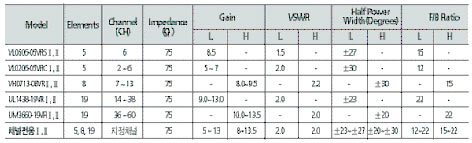

▶ Performance
2) 위성안테나(90Cm, 1.2M, 1.6M, 1.8M,2.4M Satellite Antenna)

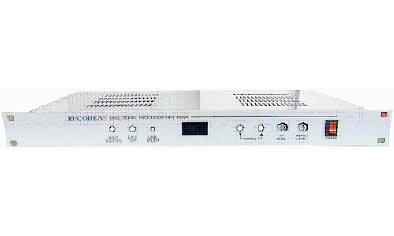

3) 시그널프로세서
특징
- 고성능SawFilter채택으로완벽한인접채널전송
- 출력주파수54~750MHz
- 입력주파수VHF,UHF,CATVBand.(54~860MHz)
- Up/Down스위치로편리한채널변환
- 출력레벨105dB㎶.
- 전원 On / Off시 최종채널 기억
- 19"표준Rack장착형.

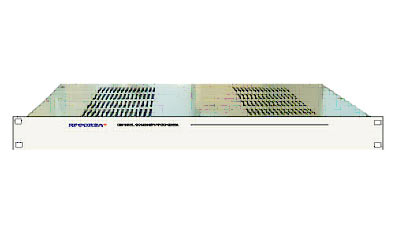

4) 디지털프로세서
특징
- 고성능 SawFilter채택으로 완벽한 인접 디지털 채널 전송
- 출력주파수54~801MHz
- 입력주파수VHF,UHF,CATVBand.(54~860MHz)
- Up/Down스위치로편리한채널변환
- 출력레벨105dB㎶.
- 전원 On / Off시 최종채널 기억
- 19"표준Rack장착형.

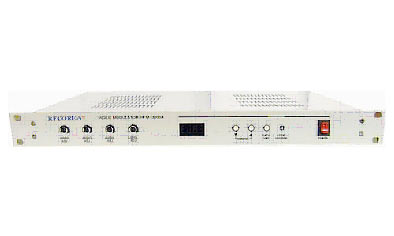

5) 인접모듈레이터
특징
- 출력 주파수 범위 54MHz~870MHz
- Up/Down 스위치로 편리한 채널변화(UHF/CATV선택)
- 고성능 Saw Filter 채택으로 완벽한 인접채널 전송
- Spurious : - 60dB 이하
- 높은 잔류측파 제거로 선명한 화질 실현
- 19。 표준 SUB Rack 장착형
6) 디바이더
특징
- 8개의 출력으로 구성
- Harmonics를 적게 포함하고 있다
- 19" 표준 Rack 장착형
7) 컴바이너
특징
- 8,12 포트 입력
- 저손실의 넓은 주파수 특성을 지닌 수동소자 사용
- 다 채널 전송에 탁월한 성능 발휘
- 19" 표준 Rack 장착형

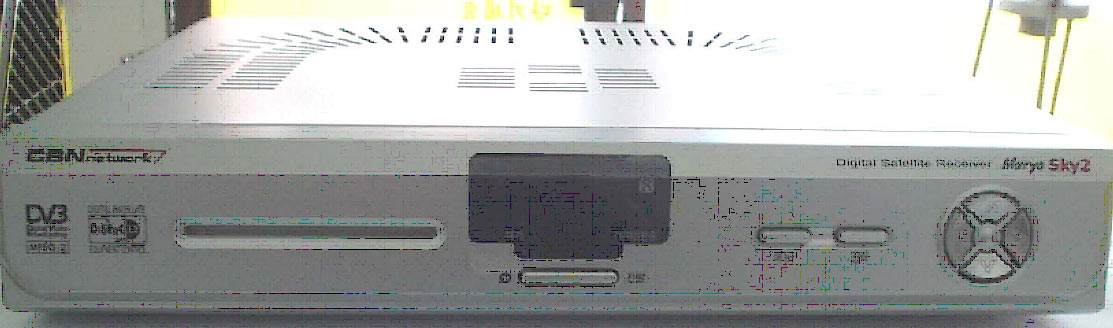

8) 위성수신기
특징
디지털 위성방송은 인공위성을 이용하여 동화상 및 음성신호 압축을 위한 표준인 MPEG-2규격의 방송신호 를 각 단말기로 전달하는 시스템이며, 디지털 위성방송 수신기는 위성안테나로 이신호를 수신하고 증폭된 신호를 전달받아 디코딩한 후 가입시 댁내의 TV에서 볼 수 있는 신호로 변환하는 장치입니다.

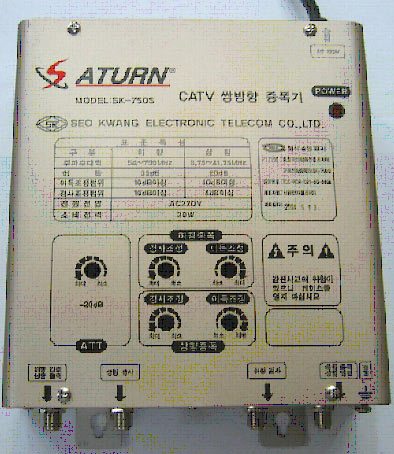

9) 증폭기
특징
■ 구내용으로 종합유선방송국으로부터 송출되어 옥외전송 선로를 통하여 전송되어온 약하된 하향신호(54~870㎒) 및 상향신호(5.75~41.75㎒)를 효율적으로 증폭하여 전송할 수 있는 기능을 갖추어야 합니다.
■ 알루미늄 케이스 사용으로 경량이며, 방열 및 차폐효과가 우수
■ 입출력에 F타입 콘넥터를 사용하여 동축케이블과 연결이 용이
■ 하향신호(54㎒~870㎒) 및 상향신호(5.75㎒~41.75㎒)에서 특성 우수
■ 수동으로 출력세기 조정
■ 등화기, 감쇄기로 레벨조정
