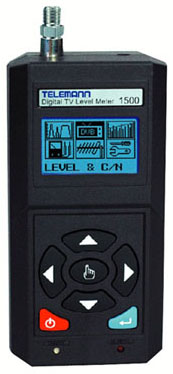

TELEMANN 1500 MA/CA/DIGITAL 계측기
> 제품 개요
- USB 통신환경 지원
- 한글 뿐 아니라 다국어 지원됨
- 전세계 아날로그 / 디지털 신호 측정
- 아날로그 / 디지털 C/N 측정
- 채널/주파수 스팩트럼 측정
- 그래픽 틸트 스팩트럼 측정(최대 11개)
- 선로 손실 보상 기능
- 안테나 설치시 신호음으로 최대 레벨 측정(동시 2채널 가능)
- 기본 8 개 채널플랜 내장 (변경 가능)
- 최대 30 개 메모리 저장 및 측정 - 옵션 : 모델명 1500(D)
- 초경량 휴대용 타입(400g)
> 제품 규격
■ 디지털 TV
- 주파수 측정 범위
: 1500 → 45~870MHz, 1500L/D → 5~870MHz
- 측정 단위 : dBμV, dBmV, dBm
- 입력 임피던스 : 75Ω(F타입 콘넥터)
- 주파수 분해능 : 10kHz
- 레벨 측정 범위
: 25dBμV(-35dBmV)~120dBμV(-60dBmV)
- 디지털 채널 평균파워 분해능 : 0.1dB
- 디지털 채널 평균파워 정밀도 : ±2.0dB(0~50℃)
- 신호 대 잡음 비(C/N) 측정
- 범위 : 0~50dB
- 대역폭 : 0MHz ~ 24.0MHz
- 오프셋 : -24.0MHz ~ +24.0MHz
- 스캔(디지털 평균파워 - C/N - Pass)
: 옵션-모델명 1500(D)
- 데이터 저장(저장/삭제/인쇄)
: 옵션-모델명 1500(D)
■ 아날로그 TV
- 주파수 측정 범위
: 1500 → 45~870MHz, 1500L/D → 5~870MHz
- 측정 단위 : dBμV, dBmV, dBm
- 입력 임피던스 : 75Ω(F타입 콘넥터)
- 주파수 분해능 : 10kHz
- 레벨 측정 범위
: 25dBμV(-35dBmV) ~ 120dBμV(-60dBmV)
- 레벨 측정 분해능 : 0.1dB
- 레벨 측정 정밀도 : ±2.0dB(0~50℃)
- 영상/음성신호 레벨 측정
- V/A 측정
- C/N 측정
- 범위 : 0~50dB
- 대역폭 : 0.5MHz ~ 9MHz
- 오프셋 : 0.5MHz ~ 9MHz
- 스캔(영상신호 레벨-음성신호 레벨-C/N - Pass)
: 옵션-모델명 1500(D)
- 측정파일 저장(저장/삭제/인쇄)
: 옵션-모델명 1500(D)
■ 채널 스펙트럼 측정
(아날로그/디지털 채널)
■ 그래픽 틸트 스펙트럼 측정
(아날로그/디지털 채널)
- 범위 : 1500→ 45~870MHz, 1500L/D→ 5~870MHz
- 표시 : 틸트 경사, 영상신호 레벨
- 측정 가능한 갯수 : 최대 11개
■ 주파수 스펙트럼 측정
(아날로그/디지털 채널)
- 범위:1500(45~870MHz), 1500L(5~870MHz)
- 스팬:10/22/56/110MHz
- 측정 범위
: 25dBμV(-35dBmV)~120dBμV(-60dBmV)
- 레벨 측정 분해능 : 10dB
- 수직선 표시 : 영상신호 레벨
■ 기타
- 선로 전압 측정 기능(AC/DV)
- 범위 : ±10 ~ 110V
- 정밀도 : ±1%(±1digit)
- 표시 : AC/DC 최대 4채널
- 배터리 전압 측정 : 4~6V
- 안테나 및 신호음 설정모드
: 한 화면에 두 채널 동시 표시
- LCD 배면조명 ON/OFF 기능
- 자동 전원 차단기능
: 5분/10분/30분/연속으로 설정 가능
- 표시
- 아날로그 채널(영상/음성신호 레벨)
- 디지털 채널(채널전원)
- 채널플랜
- 기본 8개 채널 저장되고 사용자가
입력 및 편집 가능
: EIA, HRC, CCIR, CHINA, AUSTRALIA, UK, OIRT, ST2L
- 최대 160채널을 저장할 수 있음.
- USB 통신포트
- 채널플랜(자료 등)을 PC와 연결하여 올려주기나 내려받기 할 수 있음.
- PC와 연결하여 최대 30개 까지 자료 저장할 수있음. : 옵션-모델명 1500(D)
- 전원공급
- 내장 배터리 : Ni-MH 4.8V(1.2V X 4)
- 배터리 표시기능
- 연속 사용 시간 : 약 4~5시간
(대략 8~10시간 만충전시)
- 기본 아답터 : 220V: 9V 500mA
- 사용 가능한 온도 : 0~50℃
- 장비사양
- 크기 : 74.5㎜(길이)x44.2㎜(넓이)x154㎜(높이)
- 무게 : 400g(배터리 포함)
- 그래픽 LCD창 : 128 x 64 도트 매트릭스
- 케이스 : 충격방지 플라스틱(ABS)
■ 표준 부속품
- 충전용 배터리 : 4.8V(1.2V x 4)
- "F" 타입 콘넥터(1개)
- 휴대용 어깨가방
- DC 충전기
- 사용설명서
- USB 통신케이블(1개)
■ 추가 부속품
━━━━【 스펙트럼 보기 】━━━━
■ 아날로그 레벨 & C/N 측정 ■ 디지털 채널 B/W & C/N 측정
